 Post Napisane: 22 wrz 2014, o 20:11
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Załącznik:
Casemate de Wittring  (1).JPG
Casemate de Wittring (1).JPG [ 250.52 KiB | Przeglądane 1031 razy ]


Miałem ostatnio okazję pochodzić sobie po umocnieniach Sektora Ufortyfikowanego Saary (fr. Secteur Fortifié de la Sarre). Obrona pozycji oparta była na rzece Saarze (niem Saar, fr. Sarre). Dotarłem do bardzo ciekawego obiektu "Casemate de Wittring". Jest to dzieło forteczne nowego typu. Budowa i wyposażanie obiektu zostało zakończone w 1938 roku.

Podstawowe uzbrojenie obiektu:
- w dwóch kopułach ( dwustrzelnicowa i jednostrzelnicowa kopuła AM model 1934 - Cloche AM modèle 1934 viewtopic.php?f=393&t=18171 ) po jednym 25 mm działku ppanc i po 2 (sprzężone) 7,5 mm szybkostrzelne karabiny maszynowych Mac 31 w każdej,
- w dwóch kopułach typu GFM B po jednym 7,5 mm szybkostrzelnym karabinie maszynowym Mod. 24/29 w każdej,
- w strzelnicy ściennej do ognia bocznego, zastosowano zamiennie dwa sprzężone 7,5 mm szybkostrzelne karabiny maszynowe Mac 31 lub 47 mm działko ppanc ( viewtopic.php?f=393&t=11802 ).
- w strzelnicy ściennej do ognia bocznego osadzono dwa sprzężone szybkostrzelne karabiny maszynowe 7,5 mm Mac 31,
- w dwóch strzelnicach obrony zapola ( viewtopic.php?f=393&t=18173 ) po jednym 7,5 mm szybkostrzelnym karabinie maszynowym Mod. 24/29 w każdej,
- w strzelnicy obrony wejścia w drzwiach pancernych ( viewtopic.php?f=393&t=18173 ) jeden 7,5 mm szybkostrzelny karabin maszynowy Mod. 24/29,

Podsumowanie. Uzbrojenie składało się z:
- 1 x 47 mm działko ppanc,
- 2 x 25 mm działko ppanc,
- 4 x 7,5 mm podwójne sprzężone szybkostrzelne karabiny maszynowe Mac 31 (razem 8 sztuk),
- 3 x 7,5 mm szybkostrzelne karabiny maszynowe Mod. 24/29.

Czy dobrze policzyłem uzbrojenie?


Załączniki:
Casemate de Wittring  (2).JPG
Casemate de Wittring (2).JPG [ 248.03 KiB | Przeglądane 1031 razy ]
Casemate de Wittring  (3).JPG
Casemate de Wittring (3).JPG [ 253.75 KiB | Przeglądane 1031 razy ]
Casemate de Wittring  (4).JPG
Casemate de Wittring (4).JPG [ 273.83 KiB | Przeglądane 1031 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/
Góra
 Zobacz profil

 Post Napisane: 23 wrz 2014, o 19:37
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Załącznik:
Casemate de Wittring  (5).JPG
Casemate de Wittring (5).JPG [ 260.54 KiB | Przeglądane 981 razy ]


Kolejne zdjęcia prezentują dwie strzelnice ścienne do ognia bocznego dla uzbrojenia podstawowego i jedną (po prawej stronie zdjęcia) pomocniczą do obrony zapola. Przed ostrzałem z kierunku przewidzianego natarcia nieprzyjaciela przysłonięte są celowo uformowaną bryłą schronu, mieszczącą zarazem szyb kopuły obserwacyjno bojowej (GFM type B). Okap nad strzelnicami chroni przed bezpośrednimi uderzeniami pocisków, wystrzeliwanych z broni stromotorowej. Rów diamentowy uniemożliwia wrogowi podejście do strzelnic jak i ich zasypanie przez kawałki skruszonej ściany lub stropu. Po lewej stronie zdjęcia, znajduje się pancerz reflektora, osadzony na wysokim słupie. Pokrywa, chroniąca reflektor, otwierana jest mechanicznie za pomocą cięgna z izby bojowej schronu. Elektryczno- mechaniczny układ sterowania umożliwia płynną zmianę ustawienia reflektora (więcej: viewtopic.php?f=393&t=18168 )

Załącznik:
Casemate de Wittring  (5a).JPG
Casemate de Wittring (5a).JPG [ 248.83 KiB | Przeglądane 981 razy ]



Strzelnice broni podstawowej. Po prawej stronie zdjęcia, od strony występu z kopułą GFM B, (na płaskiej części ściany) znajduje się strzelnica dla 47 mm działka ppanc lub dla dwóch sprzężonych 7,5 mm szybkostrzelnych karabinów maszynowych Mac 31. Standardowo, w momencie ogłoszenia gotowości bojowej, w strzelnicy powinno być osadzone działko ppanc. Uzbrojenie zmieniano na polecenie dowódcy schronu. Zamiana uzbrojenia wykonywana była przy otwartej strzelnicy. Druga strzelnica o równoległej osi przeznaczona była dla dwóch sprzężonych 7,5 mm szybkostrzelnych karabinów maszynowych Mac 31. Poniżej zdjęcie zewnętrznej strzelnicy, tylko dla dwóch sprzężonych km. Strzelnica otwarta. Brak osadzonego uzbrojenia.

Załącznik:
Casemate de Wittring  (6).JPG
Casemate de Wittring (6).JPG [ 245.94 KiB | Przeglądane 971 razy ]


Poniżej zdjęcie strzelnicy dla 2 sprzężonych km lub armatki ppanc. Strzelnica otwarta. Brak osadzonego uzbrojenia.

Załącznik:
Casemate de Wittring  (7).JPG
Casemate de Wittring (7).JPG [ 242.16 KiB | Przeglądane 971 razy ]


Widok strzelnicy pomocniczej dla rkm.

Załącznik:
Casemate de Wittring  (8).JPG
Casemate de Wittring (8).JPG [ 233.84 KiB | Przeglądane 971 razy ]





Auf...

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 24 wrz 2014, o 15:58
Offline
Bratnia dusza

Dołączył(a): 22 mar 2013, o 17:49
Posty: 1374
Lokalizacja: Warszawa
Imię: Mateusz
Ładna półkaponiera obrony przeciwpancernej :D Chciałbym porównać podstawowe uzbrojenie i skuteczność ognia. Broń przeciwpancerna opisywanego schronu i sowieckiej OPPK ma zbliżone parametry taktyczne. Występuje nieznaczna różnica w kalibrze 47 mm do 45 mm.
Natomiast nie wiem jak się mają (cytuję) "dwa sprzężone 7,5 mm szybkostrzelne karabiny maszynowe Mac 31" do jednego Maxima?


Góra
 Zobacz profil

 Post Napisane: 24 wrz 2014, o 22:02
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Mate napisał(a):
Ładna półkaponiera obrony przeciwpancernej :D Chciałbym porównać podstawowe uzbrojenie i skuteczność ognia. Broń przeciwpancerna opisywanego schronu i sowieckiej OPPK ma zbliżone parametry taktyczne. Występuje nieznaczna różnica w kalibrze 47 mm do 45 mm.
Natomiast nie wiem jak się mają (cytuję) "dwa sprzężone 7,5 mm szybkostrzelne karabiny maszynowe Mac 31" do jednego Maxima?

Możemy omówić problem w odrębnym temacie?

Ścianę czołową ze strzelnicami do ognia bocznego i ścianę tylną z wejściem otaczał rów diamentowy. Widoczne na zdjęciach zabezpieczenia (bariery) rowu diamentowego zostały wykonane po wojnie. Pozostałe ściany schronu, narażone na ostrzał były obsypane nasypem kamienno-ziemnym.

Załącznik:
Casemate de Wittring  (9).JPG
Casemate de Wittring (9).JPG [ 225.44 KiB | Przeglądane 926 razy ]

W rowie diamentowym widoczna jest kolumna dla pancerza reflektora. Oba pancerze na kolumnach zostały pozyskane z innych dzieł fortyfikacyjnych Linii Maginot i osadzone kilka lat temu. W pierwotnej wersji, reflektor zamocowany był na wspornikach do ściany schronu (nie na kolumnie).

Do wejścia, chronionego drzwiami pancernymi, można było dostać się po stalowej kładce. Kładki o różnej szerokości, były montowane na kilka sposobów. Były kładki wysuwane lub uchylne. Kładka jest niekompletna. Brakuje bocznych barier, osadzanych w gniazdach po obu stronach kładki.

Załącznik:
Casemate de Wittring  (10).JPG
Casemate de Wittring (10).JPG [ 219.93 KiB | Przeglądane 926 razy ]


Załącznik:
Casemate de Wittring  (12).JPG
Casemate de Wittring (12).JPG [ 179.29 KiB | Przeglądane 926 razy ]


i w widoku od strony wejścia schronu.
Załącznik:
Casemate de Wittring  (11).JPG
Casemate de Wittring (11).JPG [ 212.14 KiB | Przeglądane 926 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 25 wrz 2014, o 16:00
Offline
Bratnia dusza

Dołączył(a): 22 mar 2013, o 17:49
Posty: 1374
Lokalizacja: Warszawa
Imię: Mateusz
Cytuj:
Możemy omówić problem w odrębnym temacie?

Uważam, że jest istotne (przynajmniej dla mnie :D ) porównanie uzbrojenia schronów i skuteczności ognia.

Staram się wyłowić różnice zaistniałe pomiędzy rozwiązaniami stosowanymi w radzieckiej i francuskiej fortyfikacji stałej. Podstawową różnicą jest przeznaczenie kopuł. W fortyfikacji radzieckiej były stosowane do obrony bliskiej lub do prowadzenia obserwacji bez przyrządów optycznych do określania położenia celów. Adaptacja kopuł była pełną prowizorką.

Drugą istotną różnicą jest rów diamentowy. W obiektach na Linii Mołotowa występował głównie w przypadku schronów do ognia bocznego. W znanych mi przypadkach znajdował się wyłącznie tylko przed ścianą z głównym uzbrojeniem.


Góra
 Zobacz profil

 Post Napisane: 28 wrz 2014, o 00:30
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Kilka postów, nie związanych z tematem schronu bojowego Wittring przeniosłem do wątku viewtopic.php?f=388&t=17567&start=40

Dzisiaj chciałbym zaprezentować zdjęcia drzwi chroniących wejście do schronu.


Załączniki:
Casemate de Wittring - drzwi (01).JPG
Casemate de Wittring - drzwi (01).JPG [ 300.73 KiB | Przeglądane 817 razy ]
Casemate de Wittring - drzwi (03).JPG
Casemate de Wittring - drzwi (03).JPG [ 279.01 KiB | Przeglądane 817 razy ]
Casemate de Wittring - drzwi (02).JPG
Casemate de Wittring - drzwi (02).JPG [ 265.86 KiB | Przeglądane 817 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/
Góra
 Zobacz profil

 Post Napisane: 28 wrz 2014, o 16:46
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Spodziewałem się po Francuzach lepiej rozwiązanego wyjścia awaryjnego :( . Otwieranie luku jest łatwe :) , ale ponowne zamknięcie robi problemy. Najpierw należy go odszukać na podłodze w korytarzu po drugiej stronie drzwi. Wykonanie tej czynności po ciemku jest .... Potem zabawa z zaryglowaniem. Wymaga się dociągnięcia płyty do drzwi i ustawienia swobodnych rygli. Jeżeli płyta nie obsunie się, można docisnąć pierwszy rygiel a potem drugi. Fajna zabawa na cztery ręce. :D


Góra
 Zobacz profil

 Post Napisane: 28 wrz 2014, o 18:28
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Dzięki za komentarz. Kontynuując temat drze przedstawię zdjęcia drzwi wewnętrznych. Stosowano je między innymi w przejściu do izb bojowych.

Załącznik:
Casemate de Wittring - drzwi wewnętrzne (01).JPG
Casemate de Wittring - drzwi wewnętrzne (01).JPG [ 184.9 KiB | Przeglądane 781 razy ]


Załącznik:
Casemate de Wittring - drzwi wewnętrzne (02).JPG
Casemate de Wittring - drzwi wewnętrzne (02).JPG [ 171.34 KiB | Przeglądane 781 razy ]


Załącznik:
Casemate de Wittring - drzwi wewnętrzne (03).JPG
Casemate de Wittring - drzwi wewnętrzne (03).JPG [ 195.27 KiB | Przeglądane 781 razy ]


A tak wygląda mechanizm ryglujący drzwi po szybkim demontażu osłony z blachy stalowej.

Załącznik:
Casemate de Wittring - drzwi wewnętrzne (04).JPG
Casemate de Wittring - drzwi wewnętrzne (04).JPG [ 199.48 KiB | Przeglądane 781 razy ]


Auf...

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 29 wrz 2014, o 14:28
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Z tego wynika, że drzwi ryglowane były za pomocą prostego mechanizmu o dwóch listwach zębatych i jednej zębatce. W tym przypadku Francuzi zastosowali bardzo praktyczne rozwiązanie :) :D


Góra
 Zobacz profil

 Post Napisane: 29 wrz 2014, o 22:12
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Zbliżenie mechanizmu zamykającego.


Załączniki:
Casemate de Wittring - drzwi wewnętrzne (06).JPG
Casemate de Wittring - drzwi wewnętrzne (06).JPG [ 297.27 KiB | Przeglądane 740 razy ]
Casemate de Wittring - drzwi wewnętrzne (07).JPG
Casemate de Wittring - drzwi wewnętrzne (07).JPG [ 294.45 KiB | Przeglądane 740 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/
Góra
 Zobacz profil

 Post Napisane: 30 wrz 2014, o 17:48
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Podobne rozwiązanie stosowali Niemcy w swoich drzwiach. Z tego wynika, że mechanizm ryglowania był praktyczny, kiedy opracowano prawie identyczne konstrukcje w różnych krajach i stosowano je równolegle z innymi rozwiązaniami.


Góra
 Zobacz profil

 Post Napisane: 30 wrz 2014, o 23:15
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Schron znajduje się w początkowym okresie zagospodarowania. Na zdjęciach izba bojowa ze stanowiskami do ognia bocznego. Stanowiska nie są dzielone ścianami działowymi.

Załącznik:
Casemate Wittring izba bojowa 00.JPG
Casemate Wittring izba bojowa 00.JPG [ 275.97 KiB | Przeglądane 700 razy ]

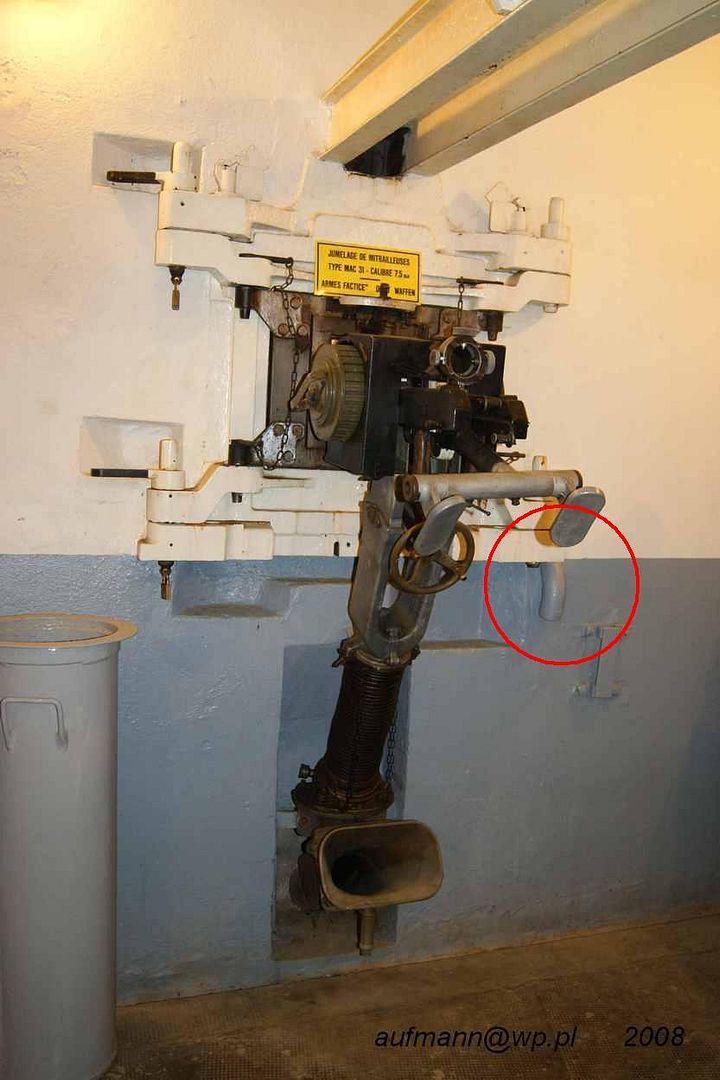

Na zdjęciu widoczne sa dwa stanowiska bojowe. Lewe stanowisko bojowe przeznaczone było zamiennie dla dwóch szybkostrzelnych karabinów maszynowych i armaty przeciwpancernej podwieszonej na belce, widocznej nad stanowiskiem. W momencie ogłoszenia gotowości bojowej w lewej strzelnicy zaryglowana była armata ppanc. Laweta ze sprzężonymi karabinami maszynowymi wraz z uchylnym adapterem, znajdowała się po lewej stronie stanowiska bojowego. W prawej strzelnicy znajdował się zamontowany na stałe zestaw dwóch sprzężonych szybkostrzelnych karabinów maszynowych, chłodzonych powietrzem.

Załącznik:
Jumelage de mitrailleuses Reibel MAC 31 (03).JPG
Jumelage de mitrailleuses Reibel MAC 31 (03).JPG [ 250.02 KiB | Przeglądane 700 razy ]


Na zdjęciu zrzutnia łusek. Giętki przewód podłączony był do lawety sprzężonych karabinów maszynowych. Drugi otwór służył do zrzucania łusek nabojów działka ppanc. Łuski spadały do rowu diamentowego.

Załącznik:
Casemate Wittring izba bojowa 01.JPG
Casemate Wittring izba bojowa 01.JPG [ 223.51 KiB | Przeglądane 700 razy ]


Załącznik:
Casemate Wittring izba bojowa 02.JPG
Casemate Wittring izba bojowa 02.JPG [ 232.66 KiB | Przeglądane 700 razy ]


Odryglowana i obrócona laweta dla km (wraz z adaptorem).

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 30 wrz 2014, o 23:52
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
W cylindrycznym bocznym otworze lawety znajdował się magazynek pudełkowy, zasilający km. Magazynek potocznie nazywany camembert przeznaczony był na 150 nabojów kalibru 7,5 mm. Laweta była symetryczna. Po przeciwległej stronie lawety znajdował się drugi km z magazynkiem.

Auf...

Poniżej camembert w kilku ujęciach.


Załączniki:
Mazynek pudełkowy 01.JPG
Mazynek pudełkowy 01.JPG [ 259.43 KiB | Przeglądane 698 razy ]
Mazynek pudełkowy 02.JPG
Mazynek pudełkowy 02.JPG [ 251.31 KiB | Przeglądane 698 razy ]
Mazynek pudełkowy 03.JPG
Mazynek pudełkowy 03.JPG [ 251.49 KiB | Przeglądane 698 razy ]
Mazynek pudełkowy 04.JPG
Mazynek pudełkowy 04.JPG [ 244.14 KiB | Przeglądane 698 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/
Góra
 Zobacz profil

 Post Napisane: 1 paź 2014, o 14:07
Offline
Bratnia dusza

Dołączył(a): 22 mar 2013, o 17:49
Posty: 1374
Lokalizacja: Warszawa
Imię: Mateusz
Foty są tylko z eksponatami. Na zdjęciach nie innych zwiedzających. Chyba miałeś całkowitą swobodę w poruszaniu się po schronie :D . Nie wszyscy pozwalaj na dotykanie, nie mówiąc o przestawianiu eksponatów. W porównaniu z radzieckimi schronami francuskie są bardzo dobrze wykończone. Świadczy o tym np. idealnie wykonana wnęka w ścianie na koło do ryglowania drzwi.

Przyjęliśmy zasadę opisywania uzbrojenia. Jest wątek dotyczący Maxima, jako podstawowego uzbrojenia w radzieckiej fortyfikacji ( viewtopic.php?f=406&t=17377&start=20 ). W zasadzie francuski MAC 31 jest forteczną wersją ręcznego karabinu maszynowego FM24/29 o kalibrze 7,5 mm. MAC 31 wszedł na uzbrojenie armii dopiero w 1930 roku. Był produkowany w fabryce broni Chatellerault. Miał standardowy dla ówczesnych karabinów maszynowych zasięg praktyczny 1200 metrów. Broń była chłodzona powietrzem a zafundowano jej wyjątkowo dużą szybkostrzelność 750 strzałów na minutę :face: !! .


Góra
 Zobacz profil

 Post Napisane: 1 paź 2014, o 23:09
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Francuski JM MAC 31 miał również lepsze parametry balistyczne. Przy krótszej lufie (600 mm) od Maxima wz. 1910 (1061 mm) pociski osiągały prędkość 830 m/s. Pocisk z Maxima miał prędkość 600 m/s. Duża szybkostrzelność i prędkość wylotowa pocisku powodowały jednak szybkie zużycie lufy.

Cytuj:
Broń była chłodzona powietrzem a zafundowano jej wyjątkowo dużą szybkostrzelność 750 strzałów na minutę :face: !! .

Przy tej szybkostrzelności lufa chłodzona tylko powietrzem musiała się szybko grzać ;)


Góra
 Zobacz profil

 Post Napisane: 3 paź 2014, o 02:34
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Załącznik:
Casemate Wittring izba bojowa 04.JPG
Casemate Wittring izba bojowa 04.JPG [ 257.61 KiB | Przeglądane 631 razy ]


Załącznik:
Casemate Wittring izba bojowa 05.JPG
Casemate Wittring izba bojowa 05.JPG [ 274.41 KiB | Przeglądane 631 razy ]


Podczas zwiedzania schronu oba stanowiska bojowe posiadały otwarte strzelnice (okazja do przewietrzenia schronu). Podczas wykonywania zdjęć, lawety znalazły się w bojowym położeniu, bez zaryglowanego adaptera.

Cytuj:
Cytuj:
Broń była chłodzona powietrzem a zafundowano jej wyjątkowo dużą szybkostrzelność 750 strzałów na minutę :face: !! .

Przy tej szybkostrzelności lufa chłodzona tylko powietrzem musiała się szybko grzać ;)


Z obu karabinów maszynowych stanowiska bojowego prowadzono ogień przemienny. W ten sposób zapewniono możliwość schłodzenia lufy nieprowadzącego ogień karabinu maszynowego. W wieżach JM zapewniono dodatkowe schładzanie lufy przez rozpylenie w lufie środka chłodzącego za pomocą dyszy wprowadzanej do komory nabojowej. Schłodzenie lufy kmu w przypadku strzelnic ściennych było bardziej prozaiczne. Po prawej stronie stanowiska znajdował się cylindryczny zbiornik wypełniony wodą. Km, którego lufę należało schłodzić, wyjmowany był z lawety i zanurzany w zbiorniku z wodą. Rura, znajdująca się nad poziomem cieczy, umożliwiała wydostawanie się pary wodnej na zewnątrz schronu dzięki panującemu w schronie nadciśnieniu. Zbiornika w schronie nie było, dlatego też dorysowałem go.

Załącznik:
Casemate Wittring izba bojowa 05a.JPG
Casemate Wittring izba bojowa 05a.JPG [ 269.18 KiB | Przeglądane 631 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 3 paź 2014, o 16:51
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Cytuj:
Km, którego lufę należało schłodzić, wyjmowany był z lawety i zanurzany w zbiorniku z wodą. Rura, znajdująca się nad poziomem cieczy, umożliwiała wydostawanie się pary wodnej na zewnątrz schronu dzięki panującemu w schronie nadciśnieniu. Zbiornika w schronie nie było, dlatego też dorysowałem go.


Łał, metoda schładzania należała do wyjątkowo ekstremalnych, ale skutecznych. Również w bardzo prosty sposób pozbyto się pary wodnej. To znaczy, że rozwiązania były przemyślne w szczegółach.


Góra
 Zobacz profil

 Post Napisane: 4 paź 2014, o 16:49
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Załącznik:
Casemate Wittring izba bojowa 03.JPG
Casemate Wittring izba bojowa 03.JPG [ 248.86 KiB | Przeglądane 587 razy ]


Odchylone stanowisko bojowe. Po prawej stronie widoczny jest adapter stanowiska kmów. Po jego odryglowaniu i obróceniu w lewo, można było dosunąć armatę przeciwpancerną. Pancerz armaty ryglowano w korpusie pancerza strzelnicy. Doczepiano zrzutnię łusek. Wymiana stanowiska kmów na stanowisko obrony przeciwpancernej wykonywano przy otwartej strzelnicy.

Załącznik:
Jumelage de mitrailleuses Reibel MAC 31 (00).JPG
Jumelage de mitrailleuses Reibel MAC 31 (00).JPG [ 88.18 KiB | Przeglądane 587 razy ]


Tuleje mimośrodowe do ustawiania km w korpusie lawety. Obrót tulei powodował zmianę położenia lufy. Poniżej na zdjęciu, śruby do ustawienia celownika optycznego w lawecie.

Załącznik:
Jumelage de mitrailleuses Reibel MAC 31 (01).JPG
Jumelage de mitrailleuses Reibel MAC 31 (01).JPG [ 90.07 KiB | Przeglądane 587 razy ]


Auf...

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 7 paź 2014, o 10:27
Offline
Bratnia dusza

Dołączył(a): 22 mar 2013, o 17:49
Posty: 1374
Lokalizacja: Warszawa
Imię: Mateusz
Dorysowanie zbiornika jest dobrym pomysłem. W ten sposób można wyposażyć cały schron :rotfl2:
@Auf,
Położenie zbiornika koliduje z grzejnikiem :idea: Nie da się go ustawić, tak jak go narysowałeś !!

Czy tak powinno być :?:


Góra
 Zobacz profil

 Post Napisane: 8 paź 2014, o 00:00
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2525
Imię: Franz
Mate napisał(a):
Dorysowanie zbiornika jest dobrym pomysłem. W ten sposób można wyposażyć cały schron :rotfl2:
@Auf,
Położenie zbiornika koliduje z grzejnikiem :idea: Nie da się go ustawić, tak jak go narysowałeś !!

Czy tak powinno być :?:


Podobnie jak w Polsce, również we Francji muzealnicy mają pewne problemy z interpretacją stanowisk bojowych czy też zgłębieniem niuansów instrukcji fortecznych. Prawdopodobnie wynika to z braku specjalizacji poszczególnych członków zespołu lub nieprawidłowym zarządzaniem zespołem ludzi przez leader'a. Z Podobnym przypadkiem spotkałem się w innym muzeum. Stanowisko bojowe zostało uzupełnione o regulaminowy zbiornik z wodą, ale ustawiono go w niewłaściwym położeniu. Prezentuje ten przypadek kolejna fotografia.

Obrazek

Auf...

Na zdjęciu identyczne stanowisko do omawianego. W lawecie osadzona dwa km'y. Dosunięto magazynki z nabojami. Brakuje jednak celownika optycznego.

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

Dodaj do: Dodaj do Gadu-Gadu Dodaj do Grono.net Dodaj do Twitter Dodaj do Blip Dodaj do Flaker Dodaj do Pinger Wypowiedź dla Wykop Wypowiedź dla Facebook Wypowiedź dla Gwar Wypowiedź dla Delicious Wypowiedź dla Digg Wypowiedź dla Google Wypowiedź dla Reddit Wypowiedź dla YahooMyWeb Śledzik Dodaj do Kciuk.pl Dodaj do Spinacz.pl Dodaj do Yam.pl
Wyświetl posty nie starsze niż:  Sortuj wg

Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 29 ]  Przejdź na stronę 1, 2  Następna strona

Strona główna forum » Eksploracja » Fortyfikacje i obiekty militarne » Fortyfikacje zagraniczne » Linia Maginot


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość





Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL

[ Time : 0.283s | 18 Queries | GZIP : Off ]
