W Skansenie Fortyfikacji Prus Wschodnich w Bakałarzewie (woj. podlaskie, pow. Suwałki) można zwiedzić (tylko w okresie wakacyjnym VII - VIII) zrekonstruowany schron typu Regelbau 113d .
Schron ten przeznaczony był jako stanowisko dowodzenia punktu oporu Bakałarzewo.

Punkt oporu Bakałarzewo wchodził w skład wybudowanej przez Niemców w latach 1940-41 Mazurskiej Pozycji Granicznej.
W okolicy Bakałarzewa powstało wtedy i zachowało do naszych czasów 5 żelbetonowych schronów bojowych oraz 8 schronów biernych.

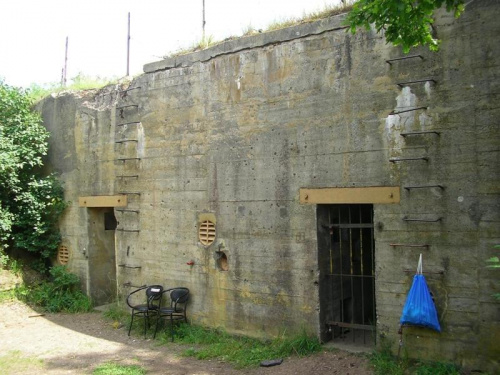

Odrestaurowany przez pasjonata z Lublińca schron typu Regelbau 113d

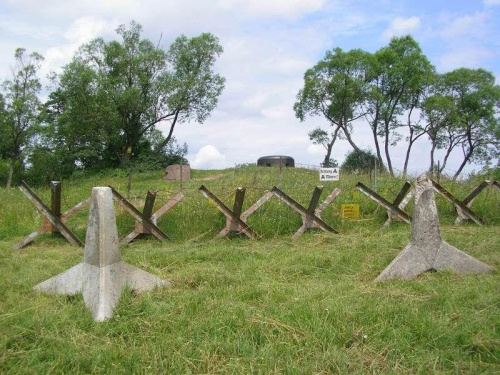

Zapory przeciwpancerne i przeciwpiechotne przed schronem


Załączniki:
a58a2906eb12bfdemed.jpg [ 104.34 KiB | Przeglądane 68 razy ]
274722c308a02005med.jpg [ 86.51 KiB | Przeglądane 68 razy ]

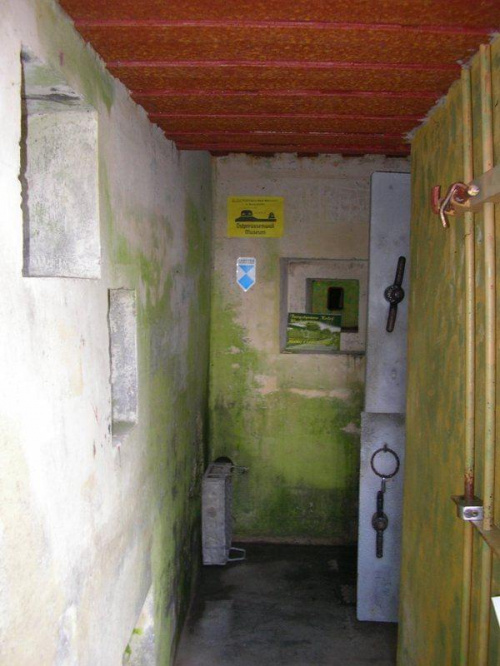

cc80bdb7db35ba5fmed.jpg [ 106.45 KiB | Przeglądane 68 razy ]

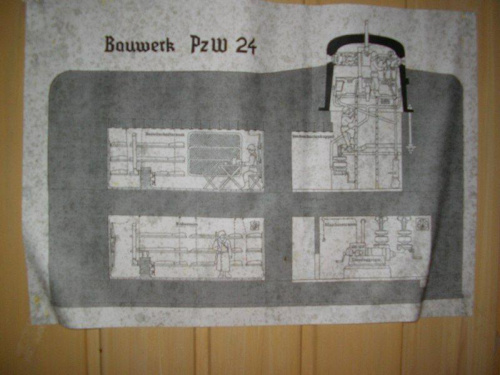

98d2a1e00af06408med.jpg [ 61.19 KiB | Przeglądane 68 razy ]

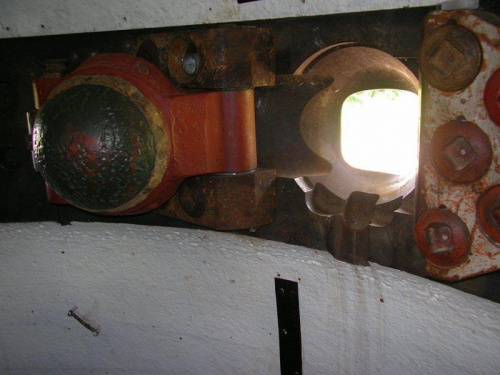

0bc7fb935bffa70amed.jpg [ 69.11 KiB | Przeglądane 68 razy ]

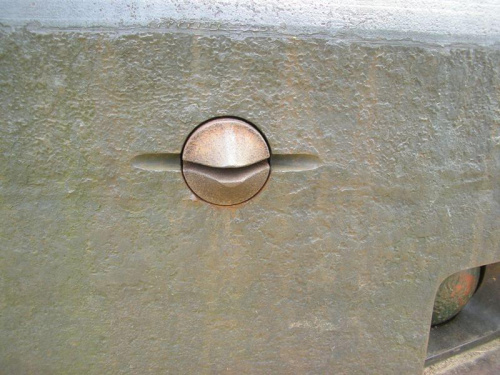

2f15d348f32fd017med.jpg [ 83.41 KiB | Przeglądane 68 razy ]

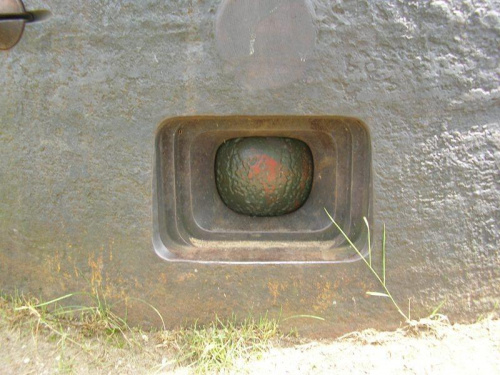

7b89d16689edfcadmed.jpg [ 86.04 KiB | Przeglądane 68 razy ]

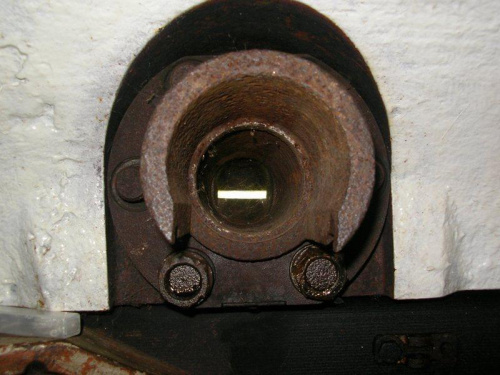

81deb0c140f46b79med.jpg [ 71.42 KiB | Przeglądane 68 razy ]
611b118277320b34med.jpg [ 67.82 KiB | Przeglądane 68 razy ]
90124a4aa6d5c833med.jpg [ 93.44 KiB | Przeglądane 68 razy ]
b79bc4d6fc8993dcmed.jpg [ 75.2 KiB | Przeglądane 68 razy ]
f4fdd6c4380c93bfmed.jpg [ 82.6 KiB | Przeglądane 68 razy ]
d2cec51f15f8d3fbmed.jpg [ 119.67 KiB | Przeglądane 68 razy ]
c2c17b6bc5dcac68med.jpg [ 61.02 KiB | Przeglądane 68 razy ]

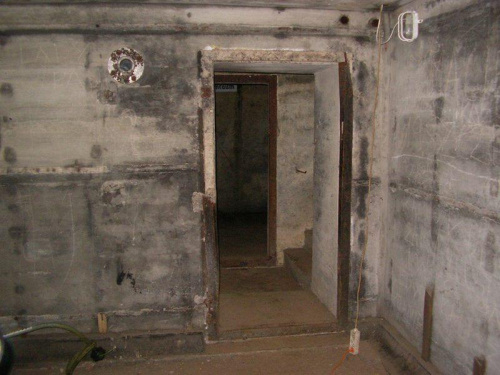

70b5b31995aeaf04med.jpg [ 70.8 KiB | Przeglądane 68 razy ]
4f67620c48d12436med.jpg [ 73.08 KiB | Przeglądane 68 razy ]

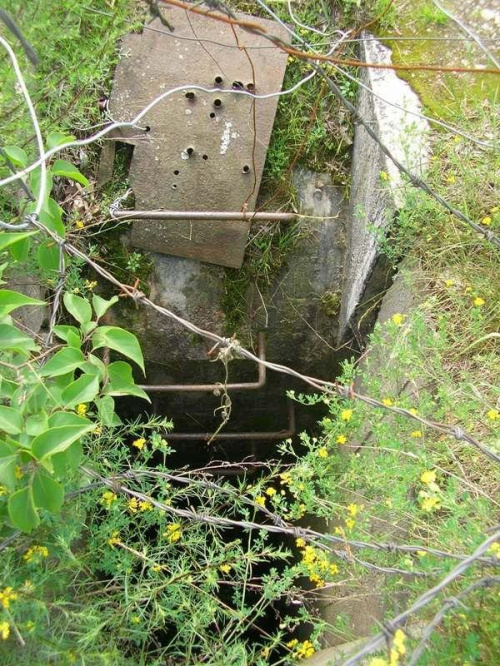

8ca3d61615a957fcmed.jpg [ 216.68 KiB | Przeglądane 68 razy ]
67c42f5fad0db081med.jpg [ 103.56 KiB | Przeglądane 68 razy ]
Góra
 Zobacz profil

 Post Napisane: 17 wrz 2009, o 21:01
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 22:24
Posty: 2510
Imię: Franz
Witam,

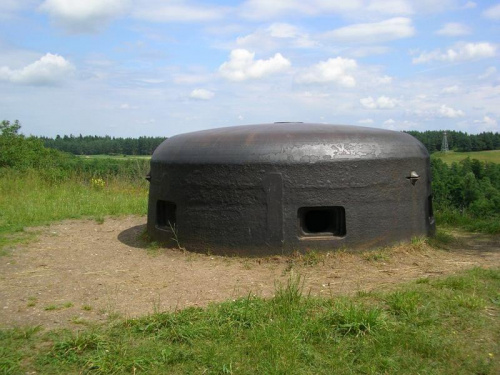

Również miałem okazję odwiedzić Bakałarzewo. Andrzej już od kilku lat przywraca świetność Regelbau 113. Kopuła 20P7 została odmalowana. Brakje jej wprawdzie oznaczeń sektorów, ale to są szczegóły na które nie powinno zwracać się uwagi, biorąc pod uwagę wielki wkład pracy.

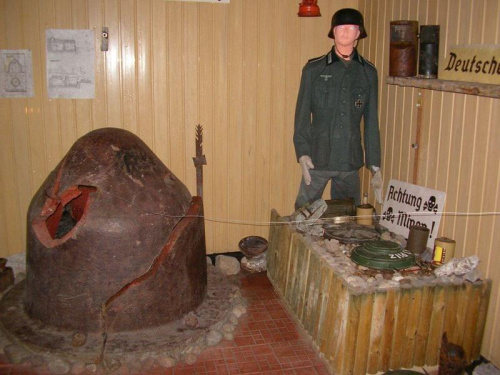

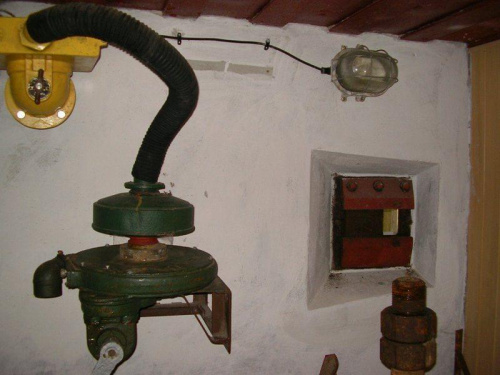

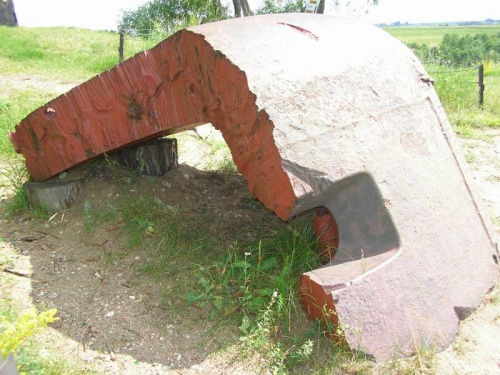

Zwróciłem uwagę, że schron został w wyposażony w nowe eksponaty. Został zamontowany wentylator firmy Hes (4 zdjęcie od góry). Ale też miło popatrzeć na stare eksponaty takie jak 9P7 Kleinstglocke für Infanteriebeobachtung. Korpus staliwny, powierzchniowo hartowany, został odlany przez firmą Otto Grusona w latach trzydziestych. Jest wprawdzie uszkodzony, ale należy do nielicznych eksponatów w prywatnych rękach. Drugi egzemplarz znajduje się w muzeum w Bydgoszczy i pochodzi z Pozycji Pomorskiej.

Auf... pozdrawia

Montenegro, dotarłeś do innych schronów w pobliżu 113 np 105 z Kleinstglocke 90P9?

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 18 wrz 2009, o 15:22
Offline
Przyjaciel
Avatar użytkownika

Dołączył(a): 29 maja 2009, o 22:43
Posty: 579
Lokalizacja: Jankowice
Imię: Darek
Niestety, do innych schronów w Bakałarzewie nie dotarłem.
pozdrawiam


Góra
 Zobacz profil

 Post Napisane: 13 mar 2013, o 22:45
Offline
Avatar użytkownika

Dołączył(a): 13 lis 2012, o 22:22
Posty: 335
Imię: Hubert
Oj Auf mógłbys rozwinąć ten temat i podzielić się z nami swoimi przemyśleniami. Niedawno pozyskałem kawał kątomierza z kopuły R120a:


Załączniki:
p3070588_124.jpg [ 96.9 KiB | Przeglądane 1603 razy ]
p3070589_125.jpg [ 135.25 KiB | Przeglądane 1603 razy ]

_________________
Obrazek
Góra
 Zobacz profil

 Post Napisane: 15 mar 2013, o 02:17
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 22:24
Posty: 2510
Imię: Franz
W omawianym schronie znajdowała się bojowa kopuła dla 2 ckm. Natomiast w schronach typu R 120 (niem. Regelbau ) lub jego lustrzanym odbiciu, mogły być osadzone dwa typy kopuł dla obserwatora artylerii (niem. Panzerturm für Artilleriebeobachtung):
- 21 P 7
- 441 P 01.
Z której kopuły posiadasz skalę kątomierza?

Obie kopuły zostały szczegółowo opisane w instrukcji "Panzertürme für Artilleriebeobachtung, Vorläufige Beschreibung und Behandlungsvorschrift" z 1.12.39 (Sygnatura D 582/1 -stara, D1531/1- nowa). Do instrukcji został dołączony atlas z rysunkami kopuły, podzespołów i części (Sygnatura D 582/2 -stara, D1531/2- nowa). Materiały są ogólnie dostępne w niemieckim archiwum Bundesarchiv- Abteilung Militärarchiv w Freiberg (BA-MA).

Urządzenia obserwacyjne oraz zasady podawania współrzędnych celów opisano w "Instrukcji szkolenia piechoty w obiektach fortyfikacji stałej" (niem. Anweisung für die Ausbildung der Infanterie in den ständigen Kampfanlagen). Ta publikacja dostępna jest również w języku polskim.

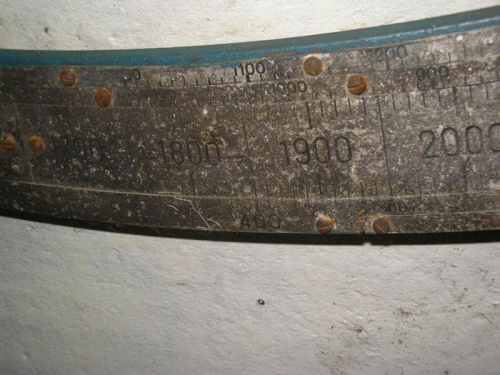

Kopuły 441 P 01 są w miarę skomplikowane. Posiadają aż dwa pierścienie kątomierzy. Ciekawostką może być fakt, że część kopuł zostało nieprawidłowo zmontowana. Pierścienie zostały zamienione miejscami co uniemożliwiało określenie położenia celów.

Auf...

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 15 mar 2013, o 17:15
Offline
Avatar użytkownika

Dołączył(a): 13 lis 2012, o 22:22
Posty: 335
Imię: Hubert
To z kopuły R 120a z Pohulanki- jakby nie było naszego "poligonu archeo"

_________________
Obrazek


Góra
 Zobacz profil

 Post Napisane: 15 mar 2013, o 22:37
Offline
Avatar użytkownika

Dołączył(a): 13 lis 2012, o 22:22
Posty: 335
Imię: Hubert
Cytuj:
Urządzenia obserwacyjne oraz zasady podawania współrzędnych celów opisano w "Instrukcji szkolenia piechoty w obiektach fortyfikacji stałej" (niem. Anweisung für die Ausbildung der Infanterie in den ständigen Kampfanlagen). Ta publikacja dostępna jest również w języku polskim.


Sądząc z treści polskie opracowanie jest zubożone o rysunki i instrukcje dotyczace poszczególnych rodzajów optyki,zasad ich konserwacji i przechowywania,czy odnosze dobre wrażenie? Ponadto zawsze uważałem że wszystko co odnosi się do obserwatora w polskim przekładzie bardziej można stosowac do kopuły obserwatora piechoty lub małego dzwonu obserwatora piechoty np w R105 lub dużych werkach OWB a nie obserwatora artylerii który z natury współdziałał z artylerią usytuowaną z dala od obiektu. Auf zdradziłbys mi czy w naszym wypadku obserwator rozmawiał bezposrednio z bateriami na zapleczu czy jednak wszystkie informacje były"obrabiane" w izbie map i dopiero z niej płynęły meldunki na zaplecze?

_________________
Obrazek


Góra
 Zobacz profil

 Post Napisane: 17 mar 2013, o 00:35
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 22:24
Posty: 2510
Imię: Franz
Cytuj:
Sądząc z treści polskie opracowanie jest zubożone o rysunki i instrukcje dotyczace poszczególnych rodzajów optyki,zasad ich konserwacji i przechowywania,czy odnosze dobre wrażenie? Ponadto zawsze uważałem że wszystko co odnosi się do obserwatora w polskim przekładzie bardziej można stosowac do kopuły obserwatora piechoty lub małego dzwonu obserwatora piechoty np w R105 lub dużych werkach OWB


Z treści postu wynika, że nie masz dostępu do wersji oryginalnej "Anweisung für die Ausbildung der Infanterie in den ständigen Kampfanlagen". Wersję oryginalną przerabiałem kilka lat temu, gdyż zainteresowany byłem zasadami funkcjonowania obserwacji w małych kopułach 9P7 (niezależnie od producenta), 23 P7 i 90P8 (niem. Kleinstglocke). Publikacja nie jest chroniona prawami autorskimi, więc około 120 Mb mogę umieścić w całości na jakim serwerze. Będziesz miał możliwość porównania oryginału i przekładu. Opracowanie wydrukowano wprawdzie gotykiem, ale o ile dobrze pamiętam w polskim wydaniu zachowana jest struktura oryginalnego wydania. Swojego czasu rozmawiałem z żoną Fortecy, która dokonała przekładu publikacji. Przesympatyczna kobieta, która chętnie udziela wyjaśnień.
Mam teraz trochę ograniczoną możliwość pisania na forum. Zbliża się nowy sezon wypadów fortecznych. Chciałbym spokojnie dopracować kolejne dwa wyjazdy na Linię Maginot.

Cytuj:
Auf zdradziłbys mi czy w naszym wypadku obserwator rozmawiał bezposrednio z bateriami na zapleczu czy jednak wszystkie informacje były"obrabiane" w izbie map i dopiero z niej płynęły meldunki na zaplecze?


Mimo że podziałki pierścieni kątomierzy były zorientowane względem północy, współrzędne celu były podawane względem położenia stanowiska obserwatora. Informacje te musiały być „obrobione” i dopiero później przekazywane na stanowiska artyleryjskie.

Auf...

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 17 mar 2013, o 19:11
Offline
Avatar użytkownika

Dołączył(a): 13 lis 2012, o 22:22
Posty: 335
Imię: Hubert
Cytuj:
Z treści postu wynika, że nie masz dostępu do wersji oryginalnej "Anweisung für die Ausbildung der Infanterie in den ständigen Kampfanlagen". Wersję oryginalną przerabiałem kilka lat temu, gdyż zainteresowany byłem zasadami funkcjonowania obserwacji w małych kopułach 9P7 (niezależnie od producenta), 23 P7 i 90P8 (niem. Kleinstglocke). Publikacja nie jest chroniona prawami autorskimi, więc około 120 Mb mogę umieścić w całości na jakim serwerze. Będziesz miał możliwość porównania oryginału i przekładu. Opracowanie wydrukowano wprawdzie gotykiem, ale o ile dobrze pamiętam w polskim wydaniu zachowana jest struktura oryginalnego wydania. Swojego czasu rozmawiałem z żoną Fortecy, która dokonała przekładu publikacji. Przesympatyczna kobieta, która chętnie udziela wyjaśnień.
Mam teraz trochę ograniczoną możliwość pisania na forum. Zbliża się nowy sezon wypadów fortecznych. Chciałbym spokojnie dopracować kolejne dwa wyjazdy na Linię Maginot.


Będe zobowiązany, z językiem też da radę jakos powalczyć w końcu czego się nie zrobi by zrozumieć swój niemiecki beton :)

_________________
Obrazek


Góra
 Zobacz profil

 Post Napisane: 18 mar 2013, o 19:03
Offline
Avatar użytkownika

Dołączył(a): 13 lis 2012, o 22:22
Posty: 335
Imię: Hubert
Serdeczne dzięki za przesłane materiały Auf.
